インパクトミル
材料は供給システムによって粉砕室に均一に供給され、高速回転する粉砕ディスクによって強く衝撃を受けると同時に、静止ディスクとリングギアの間で摩擦、せん断、衝突などのさまざまな力を受け、最終的に粉砕されます。
動作原理
材料は供給システムによって粉砕室に均一に供給され、高速回転する粉砕ディスクによって強く衝撃を受けると同時に、静止ディスクとリングギアの間で摩擦、せん断、衝突などのさまざまな力を受け、最終的に粉砕されます。粉砕可動ディスクと静止ディスクは、さまざまな構造で組み合わせることができ、さまざまな材料の粉砕要件を満たすことができます。現在設計している構造形式には、ハンマータイプ、ピンタイプ、タービンタイプ、粉砕ディスクタイプがあります。
機能と利点
- 比較的合理的なエネルギー消費で、ハンマーミルよりも小さい粒子サイズを実現します。
- 最近の進歩により、極低温条件を使用した工場からの熱除去が改善されました。
- ピンミルは床面積をほとんど占有しません。
- 幅広い用途があり、乾いた材料、湿った材料、スラリー材料の粉砕に使用できます。
- ミル内の 2 つのニードル ディスクは反対方向に高速で回転します。
- 製品の細かさはダイヤルの速度を調整することで実現されます。
- 機械の掃除は簡単で、粉砕ドアを開けるだけです。
- ふるいがなく、排出がスムーズで、容量が大きく、運用コストが低い。デュアルパワーを使用して 200 m/s を超える線速度を達成し、より大きな破砕力を得ることができます。
技術的パラメータ
タイプ | モデル | 200 | 400 | 500 | 630 | 800 |
---|---|---|---|---|---|---|
粗い粉 | 細かさ(メッシュ) | 20 - 200 | 20 - 200 | 20 - 200 | 20 - 200 | 20 - 200 |
速度(m/s) | 75 - 85 | 75 - 85 | 75 - 85 | 75 - 85 | 75 - 85 | |
電力(kw) | 7.5 | 18.5 | 22 | 37 | 55 | |
微粉末 | 細かさ(メッシュ) | 60 - 300 | 60 - 300 | 60 - 300 | 60 - 300 | 60 - 300 |
速度(m/s) | 100 - 120 | 100 - 120 | 100 - 120 | 100 - 120 | 100 - 120 | |
電力(kw) | 11 | 30 | 37 | 55 | 75 | |
超微粒子パウダー | 細かさ(メッシュ) | 100-2500 | 100-2500 | 100-2500 | 100-2500 | 100-2500 |
速度(m/s) | 200-240 | 200-240 | -- | 200-240 | 200-240 | |
電力(kw) | 11×2 | 30×2 | -- | 55×2 | 90×2 |
関連製品
プロジェクト事例
27/12/2024

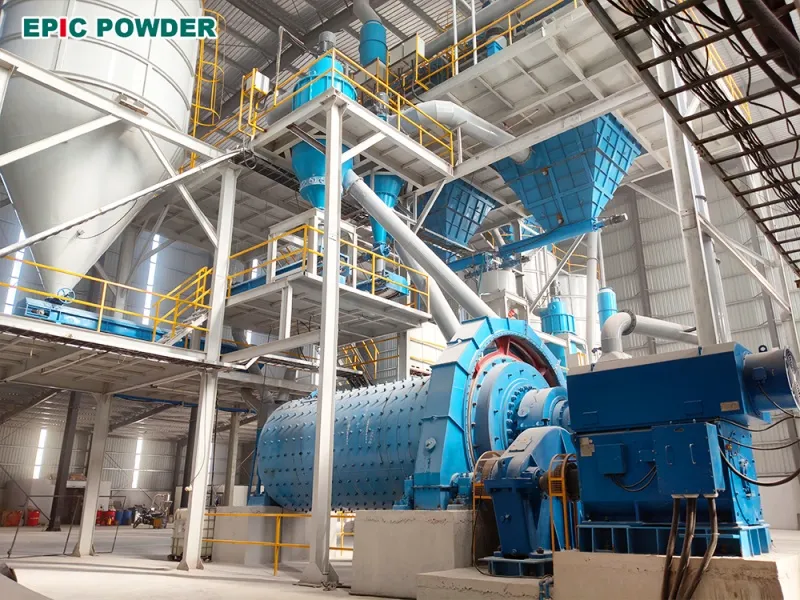

イランの炭酸カルシウム工場におけるボールミルおよび改質生産ライン この顧客はイランの著名な非金属鉱石処理企業であり、炭酸カルシウムのボールミルおよび改質生産ラインの設置を求めていました。
